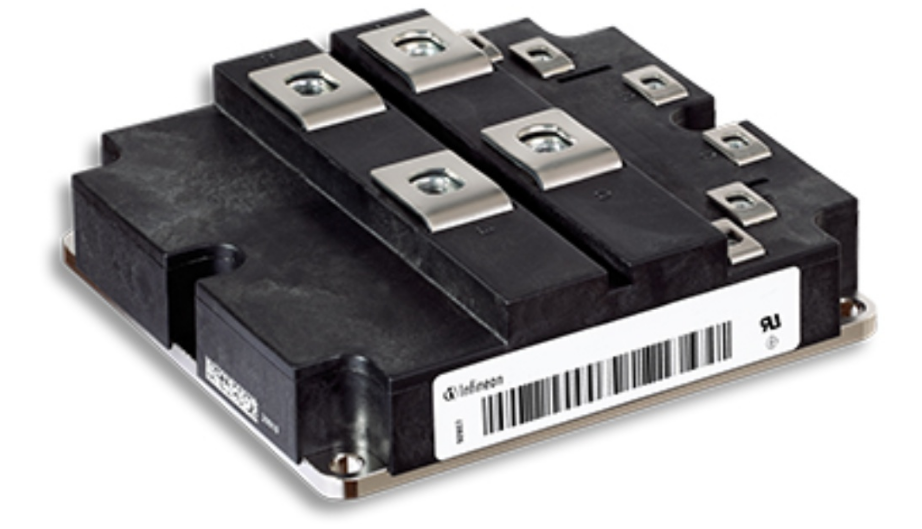

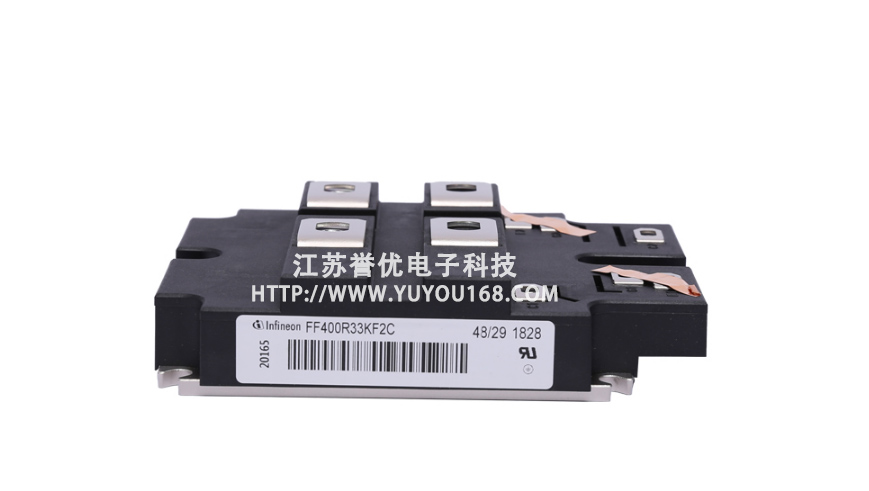

FF400R33KF2C
3300 V dual IGBT module
IHV A 3300 V ，400 A 130 mm双 IGBT模块， 采用第二代IGBT和发射极控制二极管 - 为牵引和工业应用提供经验丰富的解决方案。也可用作200 A半桥模块：FF200R33KF2C
特征描述
优势
潜在应用
指标参数
| Parametrics | FF400R33KF2C |
|---|---|
| Configuration | Dual |
| Dimensions (width) | 140.0 mm |
| Dimensions (length) | 130.0 mm |
| Housing | IHV |
| IC(nom) / IF(nom) | 400.0 A |
| IC max | 400.0 A |
| Qualification | Industrial ; Traction |
| Technology | IGBT2 |
| VCE(sat) (Tvj=25°C typ) | 3.4 V |
| VCES / VRRM | 3300.0 V |
| VF (Tvj=25°C typ) | 2.8 V |
| Voltage Class | 3300.0 V |
| 图片 | 型号 | 电压 | 技术 | 电流 | VCE(sat) Tvj=25°C typ | VF Tvj=25°C typ | 封装结构 | 长宽 | 宽度 |
 | FF1200R17KP4_B2 | 1700 V | IGBT4 - P4 | 1200 A | 1.9 V | 1.65 V | IHM | 130 mm | 140 mm |
| FF800R17KP4_B2 | 1700 V | IGBT4 - P4 | 800 A | 1.9 V | 1.55 V | IHM | 130 mm | 140 mm | |
| FF800R12KE3 | 1200 V | IGBT3 - E3 | 800 A | 1.7 V | 2.2 V | IHM | 130 mm | 140 mm | |
| FF1200R12KE3 | 1200 V | IGBT3 - E3 | 1200 A | 1.7 V | 2.2 V | IHM | 130 mm | 140 mm | |
| FZ800R12KS4_B2 | 1200 V | IGBT2 Fast | 800 A | 3.2 V | 2 V | IHM | 130 mm | 140 mm | |
| FD800R17KE3_B2 | 1700 V | IGBT3 - E3 | 800 A | 2 V | 1.55 V | IHM | 130 mm | 140 mm | |
| FD1200R17KE3-K | 1700 V | IGBT3 - E3 | 1200 A | 2 V | 1.8 V | IHM | 130 mm | 140 mm | |
| FD600R17KE3_B2 | 1700 V | IGBT3 - E3 | 600 A | 2 V | 1.6 V | IHM | 130 mm | 140 mm | |
| DZ3600S17K3_B2 | 1700 V | Diode | 3600 A | 1.8 V | IHM | 190 mm | 140 mm | ||
| FF800R17KE3 | 1700 V | IGBT3 - E3 | 800 A | 2 V | 1.8 V | IHM | 130 mm | 140 mm | |
| FF600R17KE3_B2 | 1700 V | IGBT3 - E3 | 600 A | 2 V | 1.6 V | IHM | 130 mm | 140 mm | |
| FF1200R17KE3 | 1700 V | IGBT3 - E3 | 1200 A | 2 V | 1.8 V | IHM | 130 mm | 140 mm | |
| FZ1600R17KE3 | 1700 V | IGBT3 - E3 | 1600 A | 2 V | 1.8 V | IHM | 130 mm | 140 mm |
