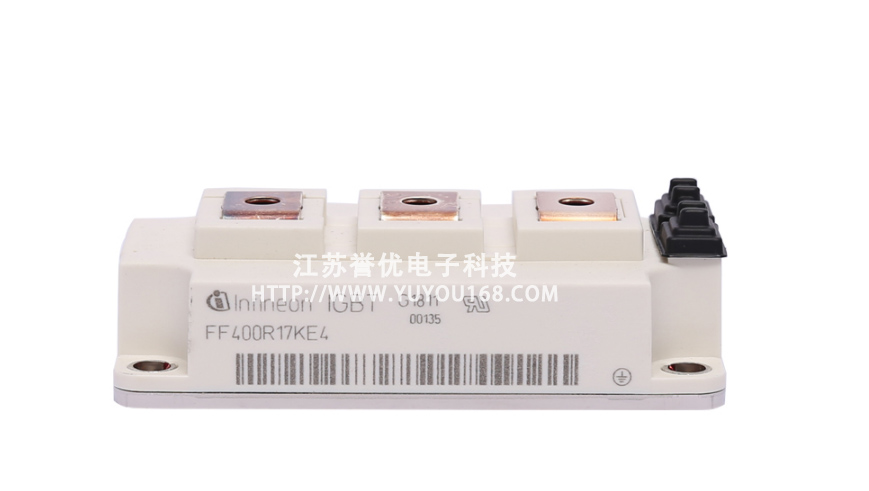

FF400R17KE4

1700 V, 400 A 双管 IGBT 模块


62 mm 1700V 半桥 IGBT 模块, 采用第四代快速沟槽/场终止 IGBT 和发射极控制二极管，是您设计工作的不二之选。


特征描述

  • 400A / 1700V

  • Tvj op = 150°C

  • 符合 RoHS

  • 4 kV 交流 1 分钟绝缘

  • 封装的 CTI > 400

  • 高爬电距离和电气间隙

  • 通过 UL/CSA 的 UL1557 E83336 认证

优势

  • 现有封装具有更高的电流能力，允许在相同的框架尺寸下增加逆变器输出功率

  • 极高的功率密度

  • 灵活性

  • 出色的电气性能

  • 高可靠性


潜在应用

  • 电机控制和驱动




指标参数

ParametricsFF400R17KE4
ConfigurationDual
Dimensions (length)106.4 mm
Dimensions (width)61.4 mm
Housing62 mm
IC(nom) / IF(nom)400.0 A
IC   max400.0 A
QualificationIndustrial
TechnologyIGBT4 - E4
VCE(sat) (Tvj=25°C typ)1.95 V
VCES / VRRM1700.0 V
VF (Tvj=25°C typ)1.8 V
Voltage Class1700.0 V

FF系列型号列表

图片型号

电压

（ V）

技术

电流

（A)

VCE(sat)   Tvj=25°C typVF   Tvj=25°C
     typ

封装结构

(MM)

长宽

(MM)

宽度

(MM)

FF400R12KE3.pngFF100R12KS41200V IGBT2   Fast100A 3.2V2V62MM106.461.4
FF150R12KT3G1200VIGBT3   - T3150A 1.7V1.65V62MM106.461.4
FF150R12KE3G1200VIGBT3   - E3150A 1.7V1.65V62MM106.461.4
FF150R17KE41700VIGBT4   - E4150A 1.95V1.65V62MM106.4 61.4
FF150R12KS41200V IGBT2   Fast150A3.2V2V62MM106.4 61.4
FF150R12KS4_B21200VIGBT2   Fast150A3.2V2V62MM106.461.4
FF200R12KT31200VIGBT3   - T3200A1.7V1.65V62MM 106.461.4
FF200R12KT3_E1200VIGBT3   - T3200A1.7V1.65V62MM106.4 61.4
FF200R12KT41200VIGBT4   - T4200A1.75V1.65V62MM 106.4 61.4
FF200R12KE41200VIGBT4   - E4200A1.75V1.65V62MM106.4 61.4
FF200R12KE4P1200VIGBT4   - E4200A1.75V1.65V62MM 106.461.4
FF200R12KE31200VIGBT3   - E3200A1.75V1.65V62MM106.4 61.4
FF200R06KE3600VIGBT3   - E3200A 1.45V1.55V62MM106.4 61.4
FF200R17KE31700VIGBT3   - E3200A2V1.8V62MM106.4 61.4
FF200R12KS41200VIGBT2   Fast200A 3.2V2V62MM106.4 61.4
FF200R12KS4P1200VIGBT2   Fast200A3.2V2V62MM106.4 61.4
FF300R12KT3P_E1200VIGBT3   - T3300A1.7V1.65V62MM106.4 61.4
FF300R12KT3_E1200VIGBT3   - T3300A1.7V1.65V62MM106.4 61.4
FF300R12KT31200VIGBT3   - T3300A1.7V1.65V62MM106.4 61.4
FF300R12KT4P1200VIGBT4   - T4300A1.75V1.65V62MM106.4 61.4
FF300R12KT41200VIGBT4   - T4300A1.75V1.65V62MM106.4 61.4
FF300R06KE3600VIGBT3   - E3300A1.45V1.55V62MM106.4 61.4
FF300R12KE31200VIGBT3   - E3300A1.7V1.65V62MM106.4 61.4
FF300R06KE3_B2600VIGBT3   - E3300A1.45V1.55V62MM106.4 61.4
FF300R07KE4650VIGBT4   - E4300A1.55V1.55V62MM106.461.4
FF300R17KE41700VIGBT4   - E4300A1.95V1.8V62MM106.461.4
FF300R12KE4_E1200VIGBT4   - E4300A1.75V1.65V62MM106.461.4
FF300R12KE4P1200VIGBT4   - E4300A1.75V1.65V62MM106.461.4
FF300R12KE41200VIGBT4   - E4300A1.75V1.65V62MM106.461.4
FF300R12KE4_B21200VIGBT4   - E4300A1.75V1.65V62MM106.461.4
FF300R17KE4P1700VIGBT4   - E4300A1.95V1.8V62MM106.461.4
FF300R12KS4P1200VIGBT2   Fast300A3.2V2V62MM106.461.4
FF300R12KS41200VIGBT2   Fast300A3.2V2V62MM106.461.4
FF400R12KT3P_E1200VIGBT3   - T3400A1.7V1.65V62MM106.461.4
FF400R12KT4P1200VIGBT4   - T4400A1.65V1.65V62MM106.461.4
FF400R07KE4650VIGBT4   - E4400A1.55V1.55V62MM106.461.4
FF400R17KE4_E1700VIGBT4   - E4400A1.95V1.8V62MM106.461.4
FF400R17KE41700VIGBT4   - E4400A1.95V1.8V62MM106.4 61.4
FF400R12KT3_E1200VIGBT3   - T3400A1.7V1.65V62MM106.461.4
FF400R12KT31200VIGBT3   - T3400A1.7V1.65V62MM106.461.4
FF400R12KE3_B21200VIGBT3   - E3400A1.7V1.65V 62MM106.4 61.4
FF400R12KE31200VIGBT3   - E3400A1.7V1.65V 62MM106.461.4
FF400R06KE3600VIGBT3   - E3400A1.45V1.55V 62MM106.4 61.4
FF450R12KT41200VIGBT4   - T4450A1.75V1.7V62MM106.461.4
FF450R12KT4P1200VIGBT4   - T4450A1.75V1.7V62MM106.461.4
FF450R12KE41200VIGBT4   - E4450A1.75V1.7V62MM106.461.4
FF450R12KE4_E1200VIGBT4   - E4450A1.75V1.7V 62MM106.461.4
FF450R12KE4P1200VIGBT4   - E4450A1.75V1.7V62MM106.461.4
FF500R17KE41700VIGBT4   - E4500A1.95V1.95V 62MM106.461.4
FF600R12KE4_E1200VIGBT4   - E4600A1.75V1.7V 62MM106.461.4
FF600R12KE41200VIGBT4   - E4600A1.75V1.7V62MM106.461.4
FF600R12KE4P1200VIGBT4   - E4600A1.75V1.7V62MM106.461.4
