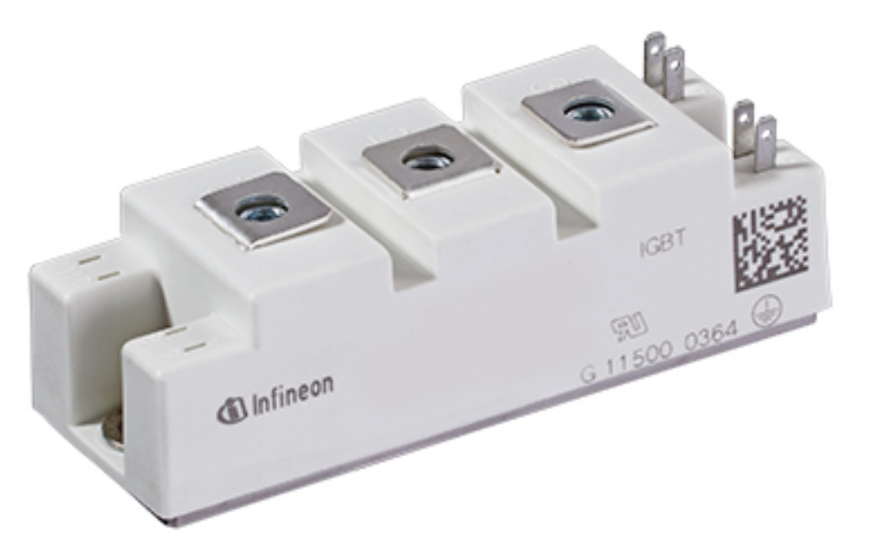

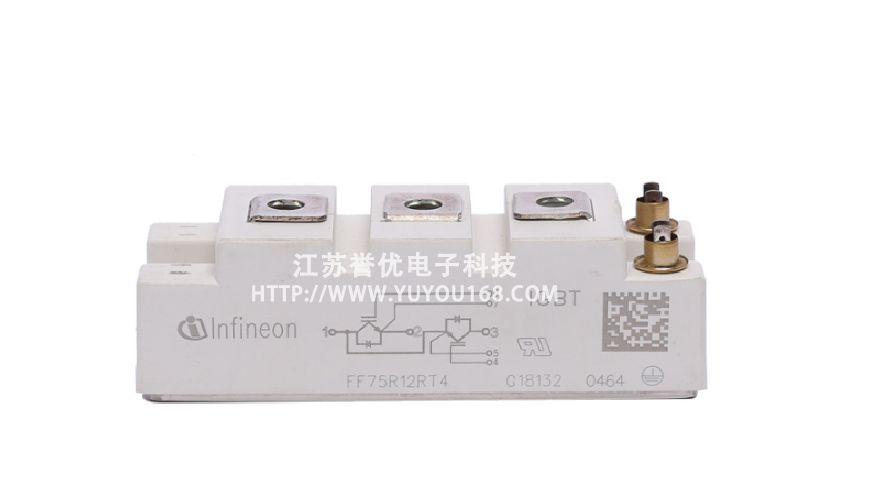

FF75R12RT4
1200 V 75 A 双 IGBT 模块
特征描述
提高工作温度Tvj op
低开关损耗
低 VCEsat
Tvj op = 150°C
VCEsat 带正温度系数
绝缘基板
标准封装
优势
灵活性
优化电气性能
可靠性高
潜在应用
电机控制和驱动
不间断电源(UPS)
指标参数
Parametrics | FF75R12RT4 |
---|---|
Configuration | Dual |
Dimensions (length) | 94.0 mm |
Dimensions (width) | 34.0 mm |
Housing | 34 mm |
IC(nom) / IF(nom) | 75.0 A |
IC max | 75.0 A |
Qualification | Industrial |
Technology | IGBT4 - T4 |
VCE(sat) (Tvj=25°C typ) | 1.85 V |
VF (Tvj=25°C typ) | 1.7 V |
Voltage Class | 1200.0 V |
FF系列型号列表
图片 | 型号 | 电压 | 技术 | 电流 | VCE(sat) Tvj=25°C typ | VF Tvj=25°C typ | 封装结构 | 长宽 | 宽度 |
DF150R12RT4 | 1200 V | IGBT4 - T4 | 150 A | 1.75 V | 1.75 V | 34 mm | 94 mm | 34 mm | |
FD150R12RT4 | 1200 V | IGBT4 - T4 | 150 A | 1.75 V | 1.75 V | 34 mm | 94 mm | 34 mm | |
FF150R12RT4 | 1200 V | IGBT4 - T4 | 150 A | 1.75 V | 1.75 V | 34 mm | 94 mm | 34 mm | |
FF100R12RT4 | 1200 V | IGBT4 - T4 | 100 A | 1.75 V | 1.75 V | 34 mm | 94 mm | 34 mm | |
FF75R12RT4 | 1200 V | IGBT4 - T4 | 75 A | 1.85 V | 1.7 V | 34 mm | 94 mm | 34 mm | |
FF50R12RT4 | 1200 V | IGBT4 - T4 | 50 A | 1.85 V | 1.75 V | 34 mm | 94 mm | 34 mm | |
BSM75GB60DLC | 600 V | IGBT2 Low Loss | 75 A | 1.95 V | 1.25 V | 34 mm | 94 mm | 34 mm | |
BSM200GB60DLC | 600 V | IGBT2 Low Loss | 200 A | 1.95 V | 1.25 V | 34 mm | 94 mm | 34 mm | |
BSM150GB60DLC | 600 V | IGBT2 Low Loss | 150 A | 1.95 V | 1.25 V | 34 mm | 94 mm | 34 mm | |
BSM100GB60DLC | 600 V | IGBT2 Low Loss | 100 A | 1.95 V | 1.25 V | 34 mm | 94 mm | 34 mm | |
BSM50GB60DLC | 600 V | IGBT2 Low Loss | 50 A | 1.95 V | 1.25 V | 34 mm | 94 mm | 34 mm |
