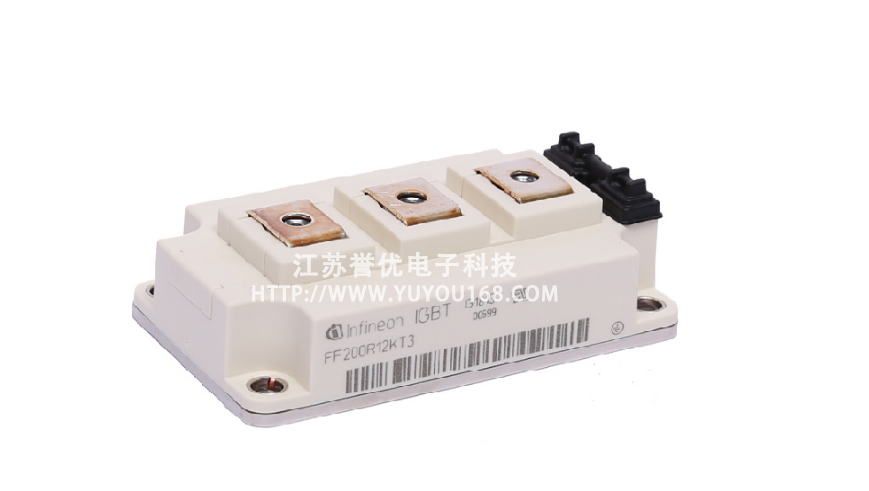

FF200R12KT3

1200 V 双 IGBT 模块

半桥 62mm 1200V 200 A 双开关 IGBT 模块,采用第三代快速 TRENCHSTOP™ IGBT 和发射极控制高效二极管,是您设计工作的不二之选。还可提供采用共发射极的型号FF200R12KT3_E

特征描述

  • 变频驱动的出色解决方案

  • 通过 UL/CSA 的 UL1557 E83336 认证

  • 工作温度范围高达 125 °C (最高150 °C)

  • 优化开关特性,例如,柔度和降低开关损耗

  • 具有更高电流能力的现有封装

  • 符合 RoHS

优势

  • 灵活性

  • 出色的电气性能

  • 高可靠性

潜在应用

  • 电机控制和驱动

  • 太阳能系统解决方案

  • 商用、工程和农用车辆(CAV)

  • 不间断电源(UPS)

工业加热和焊接


指标参数

ParametricsFF200R12KT3
ConfigurationDual
Dimensions (length)106.4 mm
Dimensions (width)61.4 mm
Housing62 mm
IC(nom) / IF(nom)200.0 A
IC   max200.0 A
QualificationIndustrial
TechnologyIGBT3 - T3
VCE(sat) (Tvj=25°C typ)1.7 V
VF (Tvj=25°C typ)1.65 V
Voltage Class1200.0 V

FF系列型号列表

图片型号电压技术电流VCE(sat)   Tvj=25°C typVF   Tvj=25°C
     typ
封装结构长宽宽度
QQ截图20200326150106.pngFF100R12KS41200   VIGBT2   Fast100   A3.2   V2   V62   mm106.4   mm61.4   mm
FF150R12KT3G1200   VIGBT3   - T3150   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF150R12KE3G1200   VIGBT3   - E3150   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF150R17KE41700   VIGBT4   - E4150   A1.95   V1.65   V62   mm106.4   mm61.4   mm
FF150R12KS41200   VIGBT2   Fast150   A3.2   V2   V62   mm106.4   mm61.4   mm
FF150R12KS4_B21200   VIGBT2   Fast150   A3.2   V2   V62   mm106.4   mm61.4   mm
FF200R12KT31200   VIGBT3   - T3200   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF200R12KT3_E1200   VIGBT3   - T3200   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF200R12KT41200   VIGBT4   - T4200   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF200R12KE41200   VIGBT4   - E4200   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF200R12KE4P1200   VIGBT4   - E4200   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF200R12KE31200   VIGBT3   - E3200   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF200R06KE3600   VIGBT3   - E3200   A1.45   V1.55   V62   mm106.4   mm61.4   mm
FF200R17KE31700   VIGBT3   - E3200   A2   V1.8   V62   mm106.4   mm61.4   mm
FF200R12KS41200   VIGBT2   Fast200   A3.2   V2   V62   mm106.4   mm61.4   mm
FF200R12KS4P1200   VIGBT2   Fast200   A3.2   V2   V62   mm106.4   mm61.4   mm
FF300R12KT3P_E1200   VIGBT3   - T3300   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KT3_E1200   VIGBT3   - T3300   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KT31200   VIGBT3   - T3300   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KT4P1200   VIGBT4   - T4300   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KT41200   VIGBT4   - T4300   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF300R06KE3600   VIGBT3   - E3300   A1.45   V1.55   V62   mm106.4   mm61.4   mm
FF300R12KE31200   VIGBT3   - E3300   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF300R06KE3_B2600   VIGBT3   - E3300   A1.45   V1.55   V62   mm106.4   mm61.4   mm
FF300R07KE4650   VIGBT4   - E4300   A1.55   V1.55   V62   mm106.4   mm61.4   mm
FF300R17KE41700   VIGBT4   - E4300   A1.95   V1.8   V62   mm106.4   mm61.4   mm
FF300R12KE4_E1200   VIGBT4   - E4300   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KE4P1200   VIGBT4   - E4300   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KE41200   VIGBT4   - E4300   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF300R12KE4_B21200   VIGBT4   - E4300   A1.75   V1.65   V62   mm106.4   mm61.4   mm
FF300R17KE4P1700   VIGBT4   - E4300   A1.95   V1.8   V62   mm106.4   mm61.4   mm
FF300R12KS4P1200   VIGBT2   Fast300   A3.2   V2   V62   mm106.4   mm61.4   mm
FF300R12KS41200   VIGBT2   Fast300   A3.2   V2   V62   mm106.4   mm61.4   mm
FF400R12KT3P_E1200   VIGBT3   - T3400   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF400R12KT4P1200   VIGBT4   - T4400   A1.65   V1.65   V62   mm106.4   mm61.4   mm
FF400R07KE4650   VIGBT4   - E4400   A1.55   V1.55   V62   mm106.4   mm61.4   mm
FF400R17KE4_E1700   VIGBT4   - E4400   A1.95   V1.8   V62   mm106.4   mm61.4   mm
FF400R17KE41700   VIGBT4   - E4400   A1.95   V1.8   V62   mm106.4   mm61.4   mm
FF400R12KT3_E1200   VIGBT3   - T3400   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF400R12KT31200   VIGBT3   - T3400   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF400R12KE3_B21200   VIGBT3   - E3400   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF400R12KE31200   VIGBT3   - E3400   A1.7   V1.65   V62   mm106.4   mm61.4   mm
FF400R06KE3600   VIGBT3   - E3400   A1.45   V1.55   V62   mm106.4   mm61.4   mm
FF450R12KT41200   VIGBT4   - T4450   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF450R12KT4P1200   VIGBT4   - T4450   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF450R12KE41200   VIGBT4   - E4450   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF450R12KE4_E1200   VIGBT4   - E4450   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF450R12KE4P1200   VIGBT4   - E4450   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF500R17KE41700   VIGBT4   - E4500   A1.95   V1.95   V62   mm106.4   mm61.4   mm
FF600R12KE4_E1200   VIGBT4   - E4600   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF600R12KE41200   VIGBT4   - E4600   A1.75   V1.7   V62   mm106.4   mm61.4   mm
FF600R12KE4P1200   VIGBT4   - E4600   A1.75   V1.7   V62   mm106.4   mm61.4   mm
