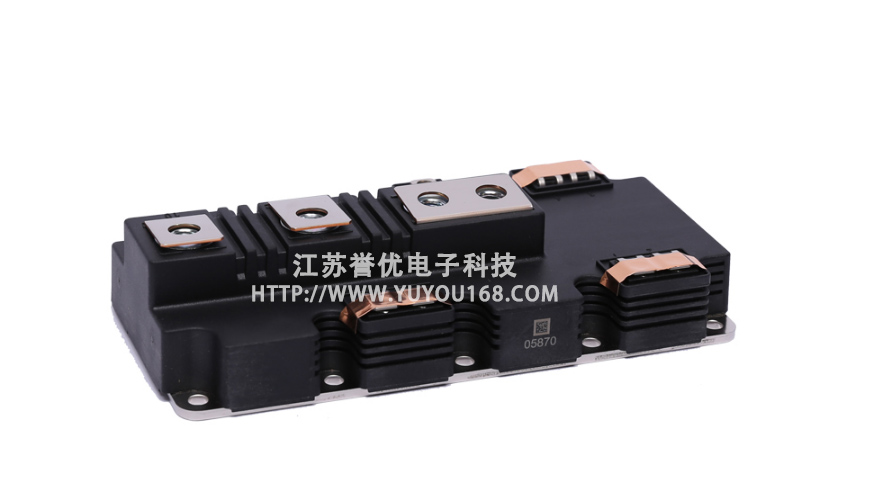

FF600R12IE4
1200 V , 600 A双管 IGBT 模块

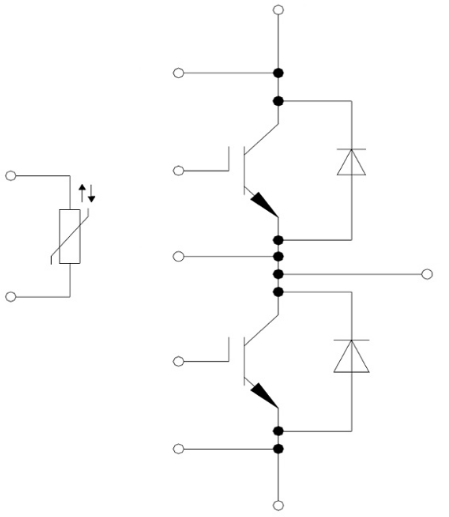

PrimePACK™ 2 1200 V, 600 A 半桥双IGBT 模块,采用第四代 TRENCHSTOP™ IGBT、 NTC温度检测和快速开关芯片。它也适用于热界面材料。
特征描述
优势
潜在应用
I | |
IC | |
V | |
VF | |
FF系列型号列表
图片 | 型号 | 电压 | 技术 | 电流 | VCE(sat) Tvj=25°C typ | VF Tvj=25°C typ | 封装结构 | 长宽 | 宽度 |
DF900R12IP4D | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FD900R12IP4D | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
DF600R12IP4D | 1200 V | IGBT4 - P4 | 600 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IP4P | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IP4 | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF600R12IP4 | 1200 V | IGBT4 - P4 | 600 A | 1.7 V | 1.8 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF1200R12IE5P | 1200 V | IGBT5 - E5 | 1200 A | 1.9 V | 1.7 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IP4D | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IE4V | 1200 V | IGBT4 - E4 | 900 A | 1.75 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IE4P | 1200 V | IGBT4 - E4 | 900 A | 1.75 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF450R12IE4 | 1200 V | IGBT4 - E4 | 450 A | 1.75 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF600R12IE4 | 1200 V | IGBT4 - E4 | 600 A | 1.75 V | 1.8 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF1200R12IE5 | 1200 V | IGBT5 - E5 | 1200 A | 1.7 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IE4VP | 1200 V | IGBT4 - E4 | 900 A | 1.75 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IE4 | 1200 V | IGBT4 - E4 | 900 A | 1.75 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FD650R17IE4 | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.85 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF1200R17IP5 | 1700 V | IGBT5 - P5 | 1200 A | 1.75 V | 1.8 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF650R17IE4DP_B2 | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.7 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF650R17IE4D_B2 | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.7 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF650R17IE4P | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.85 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF450R17IE4 | 1700 V | IGBT4 - E4 | 450 A | 2 V | 1.85 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF650R17IE4 | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.85 V | PrimePACK™ 2 | 172 mm | 89 mm | |
DF900R12IP4DV | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FD900R12IP4DV | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IP4DV | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.65 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF900R12IP4V | 1200 V | IGBT4 - P4 | 900 A | 1.7 V | 1.9 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF600R12IE4V | 1200 V | IGBT4 - E4 | 600 A | 1.75 V | 1.8 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF600R12IP4V | 1200 V | IGBT4 - P4 | 600 A | 1.7 V | 1.8 V | PrimePACK™ 2 | 172 mm | 89 mm | |
DF650R17IE4 | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.85 V | PrimePACK™ 2 | 172 mm | 89 mm | |
FF650R17IE4V | 1700 V | IGBT4 - E4 | 650 A | 2 V | 1.85 V | PrimePACK™ 2 | 172 mm | 89 mm |
