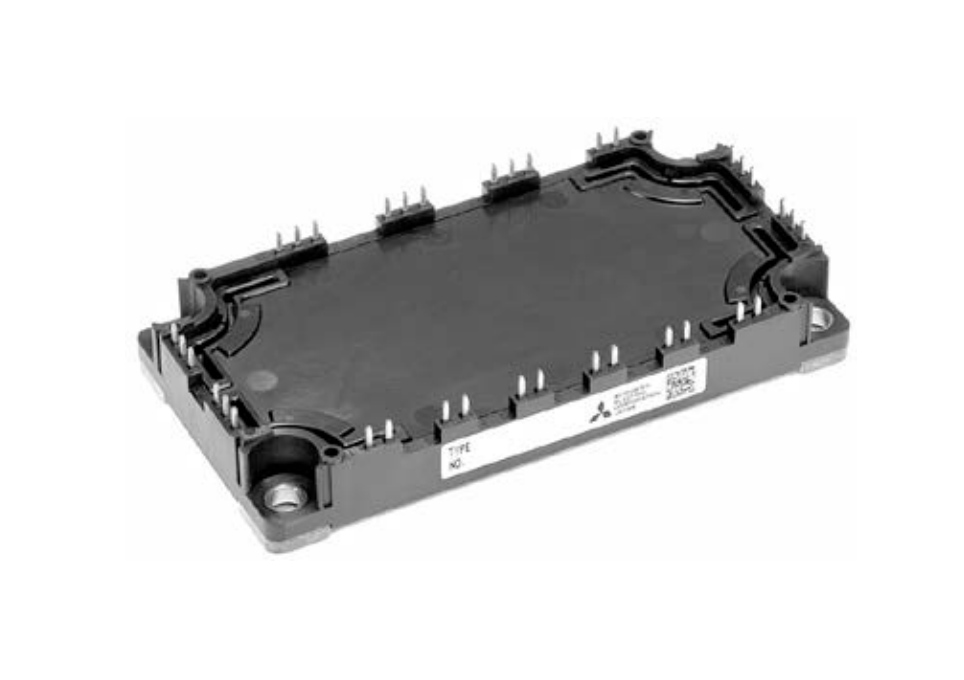

CM100TX-24S1

IGBT(Insulated Gate Bipolar Transistor,绝缘栅双极型晶体管)模块是所有工业设备变频化必需的元器件, 从20世纪90年代产品化开始,该产品就向着大电流、耐高压方向发展。 此外,其产品芯片结构从平面栅极结构发展为沟槽栅极结构,并且凭借CSTBT™结构(本公司运用载流子储存效应独家研发的IGBT) ,满足了工业设备低损耗、小型化的要求。从第5代IGBT开始,本公司产品阵营除了包含传统外观的标准(std)型产品, 还增加了薄型外观(NX型)的复合型*1产品。 除此以外,公司产品线中的新成员还有S系列(第6代IGBT)和功率损耗更低且尺寸更小的T/T1系列(第7代IGBT)产品。

Type   NumberCollector-emitter   voltage(V)MaxCollector   current(A)MaxConnectionIsolation   voltage(Vrms)Package type
CM100RX-24S112001007-PACK4000NX type
CM100TX-24S112001006-PACK4000NX type
CM150RX-24S112001507-PACK4000NX type
CM150TX-24S112001506-PACK4000NX type
CM225DX-24S11200225Dual4000NX type
CM300DX-24S11200300Dual4000NX type
CM300RXL-24S112003007-PACK4000NX type
CM400ST-24S112004003level40003level
CM450DX-24S11200450Dual4000NX type
CM600DX-24S11200600Dual4000NX type
