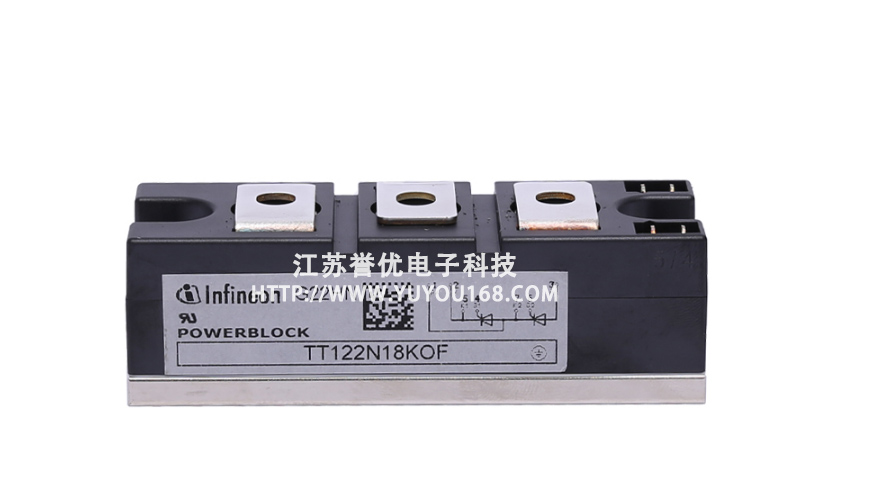

TT122N18KOF

34 mm PowerBLOCK 相位控制晶闸管模块使用绝缘铜基板，采用高可靠性压接技术设计和组装。

特征描述

  • 具有高可靠性的压接技术

  • 工业标准封装

  • 电气绝缘基板

  • 故障时短路

  • 非常高的稳健性

优势

  • 故障保护

  • 防止电弧失效

  • 易于安装

  • 由于高过载能力，可实现无熔丝设计

  • UL 认证



指标参数




ParametricsTT122N22KOF
(diT/dt)cr [A/µs] (@DIN IEC 747- 6)100.0

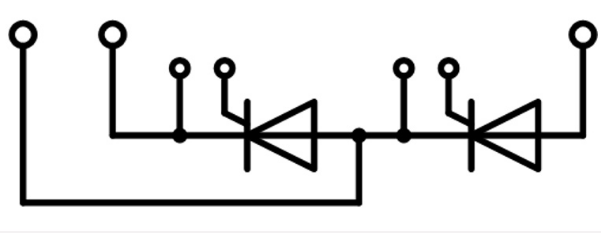

ConfigurationSCR / SCR   Phase Control
HousingPower Block 34   mm
IFAVM/TC / ITAVM/TC [A/°C]   (@180° el sin)122/85
IFSM / ITSM [A] (@10ms, Tvj max)2950.0
RthJC [K/W] (@180° el sin)0.2
Tvj [°C]   max125.0
VDRM / VRRM [V]2200.0
VDRM/ VRRM   (V)2200.0 V
VT0 [V] (@Tvj max)   max1.0
rT [mΩ] (@Tvj max)2.15
∫I2dt [A²s · 103]   (@10ms, Tvj max)43.5
