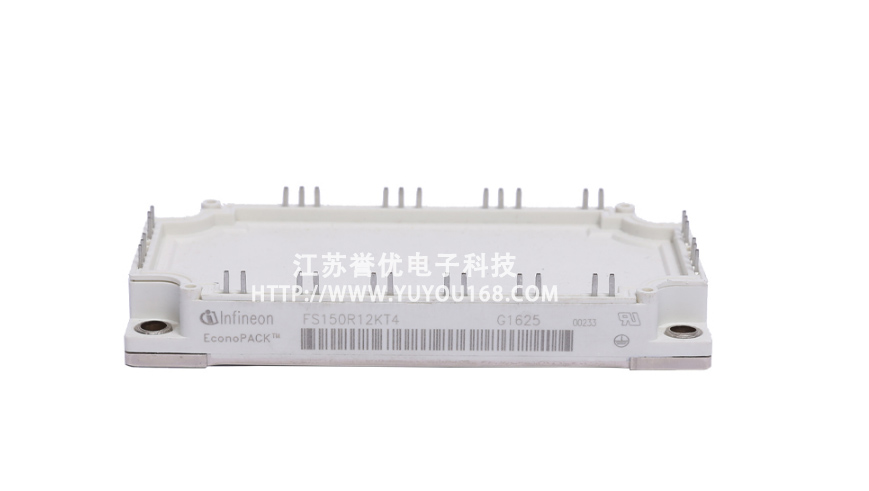

EconoPACK™3 1200 V、150 A sixpack IGBT 模块，使用快速 TRENCHSTOP™ IGBT4、第四代发射极控制二极管和 NTC温度传感器。还可提供采用 PressFIT 安装技术的型号：FS150R12KT4_B11 和用于有源前端应用的双安装第四代发射极控制二极管型号：：FS150R12KT4_B9。

特征描述

高功率密度
成熟的 Econo 模块概念
集成温度传感器
低杂散电感模块设计
符合 RoHS 的模块

优势

紧凑型模块概念
优化的客户开发周期和成本
配置灵活性

潜在应用

电机控制和驱动
工业加热和焊接
家用空调

指标参数

Parametrics	FS150R12KT4
Configuration	Sixpack
Dimensions (length)	122.0 mm
Dimensions (width)	62.0 mm
Housing	EconoPACK™ 3
IC(nom) / IF(nom)	150.0 A
IC max	150.0 A
Qualification	Industrial
Technology	IGBT4 - T4
VCE(sat) (Tvj=25°C typ)	1.75 V
VF (Tvj=25°C typ)	1.7 V
Voltage Class	1200.0 V

图片	型号	电压	技术	电流	VCE(sat) Tvj=25°C typ	VF Tvj=25°C typ	封装结构	长宽	宽度
	FD600R06ME3_S2	600 V	IGBT3 - E3	600 A	1.3 V	1.15 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R06ME3	600 V		400 A	1.45 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R06ME3	600 V		600 A	1.45 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R12ME3	1200 V		300 A	1.7 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF150R12ME3G	1200 V		150 A	1.7 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R17ME3	1700 V		225 A	2 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R17ME3	1700 V		450 A	2 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF150R17ME3G	1700 V		150 A	2 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R17ME3	1700 V		300 A	2 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	F3L400R07ME4_B23	650 V	IGBT4 - E4	400 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	F3L400R07ME4_B22	650 V		400 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R07ME4_B11	650 V		300 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R07ME4	650 V		300 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R07ME4_B11	650 V		600 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R07ME4	650 V		600 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R07ME4_B11	650 V		450 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R07ME4	650 V		450 A	1.55 V	1.55 V	EconoDUAL™ 3	152 mm	62 mm
	F3L300R12ME4_B22	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	F3L300R12ME4_B23	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R12ME4E_B11	1200 V		450 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4E_B11	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	IFF300B12ME4P_B11	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R12ME4_B11	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R12ME4P_B11	1200 V		225 A	1.85 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	IFF600B12ME4_B11	1200 V		600 A	1.75 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4P_B72	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4A_B11	1200 V		600 A	1.75 V	1.9 V	EconoDUAL™ 3	152 mm	62 mm
	IFF600B12ME4P_B11	1200 V		600 A	1.75 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	IFF600B12ME4S8P_B11	1200 V		600 A	1.75 V	1.9 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R12ME4_B11	1200 V		225 A	1.85 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R12ME4P_B11	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4_B73	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R12ME4_B11	1200 V		450 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4_B72	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R12ME4P_B11	1200 V		450 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	IFF450B12ME4P_B11	1200 V		450 A	1.75 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R12ME4P	1200 V		225 A	1.85 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	IFF450B12ME4S8P_B11	1200 V		450 A	1.75 V	1.95 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R17ME4P	1700 V		300 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R17ME4_B11	1700 V		600 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R17ME4P_B11	1700 V		300 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R17ME4P	1700 V		225 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R17ME4P_B11	1700 V		600 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R17ME4_B11	1700 V		300 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R17ME4_B11	1700 V		225 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R17ME4_B11	1700 V		450 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R17ME4P_B11	1700 V		225 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R17ME4P_B11	1700 V		450 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	F4-150R17ME4_B11	1700 V		150 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	F4-100R17ME4_B11	1700 V		100 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R12ME4	1200 V		450 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R12ME4	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R12ME4	1200 V		225 A	1.85 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R12ME4P	1200 V		450 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R17ME4	1700 V		600 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF225R17ME4	1700 V		225 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R17ME4	1700 V		450 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R17ME4P	1700 V		600 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF300R17ME4	1700 V		300 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF450R17ME4P	1700 V		450 A	1.95 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4C	1200 V		600 A	1.75 V	1.9 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4_B11	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4P	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4P_B11	1200 V		600 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	FF600R12ME4C_B11	1200 V		600 A	1.75 V	1.9 V	EconoDUAL™ 3	152 mm	62 mm
	F3L300R12MT4P_B22	1200 V	IGBT4 - T4	300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	F3L300R12MT4P_B23	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	F3L300R12MT4_B22	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	F3L300R12MT4_B23	1200 V		300 A	1.75 V	1.65 V	EconoDUAL™ 3	152 mm	62 mm
	F4-250R17MP4_B11	1700 V	IGBT4 - P4	250 A	1.8 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
	FF900R12ME7_B11	1200 V	IGBT7 - E7	900 A	1.5 V	1.8 V	EconoDUAL™ 3	152 mm	62 mm
