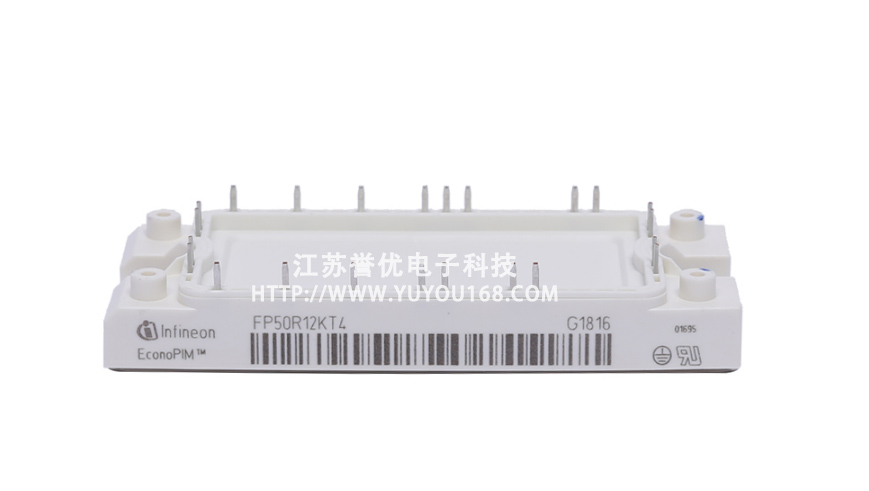

EconoPIM™ 2 1200 V、50 A 三相 PIM IGBT 模块，采用快速 TRENCHSTOP™ IGBT4、第四代发射极控制二极管和NTC温度传感器。也提供预涂热界面材料的版本。集成了整流器和制动斩波器的 PIM（功率集成模块）可节省系统成本。PIM模块拥有 Econo 2 和 Econo 3 封装，同时具有可焊接引脚。

特征描述

低杂散电感模块设计
高可靠性和高功率密度
铜基板用于优化散热
可焊接引脚
低开关损耗
高开关频率
符合 RoHS 的模块

优势

紧凑型模块概念
优化的客户开发周期和成本
配置灵活

潜在应用

电机控制和驱动
工业加热和焊接
家用空调

指标参数

Parametrics	FP50R12KT4
Configuration	PIM Three Phase Input Rectifier
Dimensions (length)	107.0 mm
Dimensions (width)	45.0 mm
Housing	EconoPIM™ 2
IC(nom) / IF(nom)	50.0 A
IC max	50.0 A
Qualification	Industrial
Technology	IGBT4 - T4
VCE(sat) (Tvj=25°C typ)	1.85 V
VF (Tvj=25°C typ)	1.7 V
Voltage Class	1200.0 V

图片	型号	电压	技术	电流	VCE(sat) Tvj=25°C typ	VF Tvj=25°C typ	封装结构	长宽	宽度
	FS75R12KT3	1200 V	IGBT3 - T3	75 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R12KT3	1200 V	IGBT3 - T3	50 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS35R12KT3	1200 V	IGBT3 - T3	35 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS25R12KT3	1200 V	IGBT3 - T3	25 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R12KT4_B11	1200 V	IGBT4 - T4	75 A	1.85 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R12KT4_B15	1200 V	IGBT4 - T4	50 A	1.85 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS100R12N2T4	1200 V	IGBT4 - T4	100 A	1.75 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R12KT4	1200 V	IGBT4 - T4	75 A	1.85 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS100R12N2T4P	1200 V	IGBT4 - T4	100 A	1.75 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R12KT4P_B11	1200 V	IGBT4 - T4	50 A	1.85 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R12KT4_B11	1200 V	IGBT4 - T4	50 A	1.85 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R12KT4_B15	1200 V	IGBT4 - T4	75 A	1.85 V	1.7 V	EconoPACK™ 2	107.5 mm	45 mm

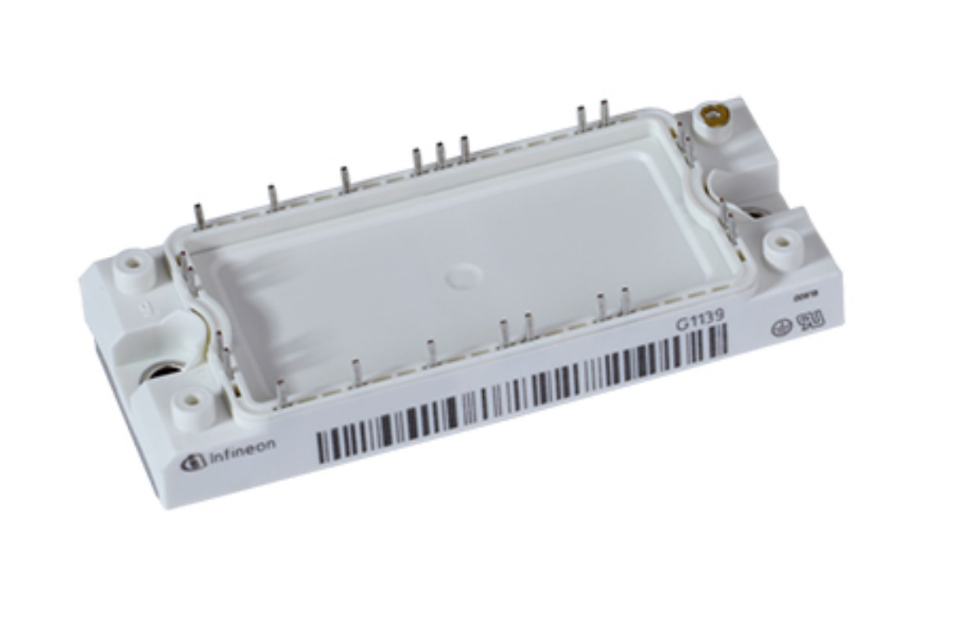

	FS75R06KE3	600 V	IGBT3 - E3	75 A	1.45 V	1.55 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R06KE3	600 V	IGBT3 - E3	50 A	1.45 V	1.55 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R12KE3_B9	1200 V	IGBT3 - E3	75 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS35R12KE3G	1200 V	IGBT3 - E3	35 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS25R12KE3G	1200 V	IGBT3 - E3	25 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R12KE3	1200 V	IGBT3 - E3	75 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R12KE3	1200 V	IGBT3 - E3	50 A	1.7 V	1.65 V	EconoPACK™ 2	107.5 mm	45 mm
	FS50R17KE3_B17	1700 V	IGBT3 - E3	50 A	2 V	1.8 V	EconoPACK™ 2	107.5 mm	45 mm
	FS100R07N2E4	650 V	IGBT4 - E4	100 A	1.55 V	1.55 V	EconoPACK™ 2	107.5 mm	45 mm
	FS100R07N2E4_B11	650 V	IGBT4 - E4	100 A	1.55 V	1.55 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R07N2E4_B11	650 V	IGBT4 - E4	75 A	1.55 V	1.55 V	EconoPACK™ 2	107.5 mm	45 mm
	FS75R07N2E4	650 V	IGBT4 - E4	75 A	1.55 V	1.55 V	EconoPACK™ 2	107.5 mm	45 mm
	IFF300B12N2E4P_B11	1200 V	IGBT4 - E4	300 A	1.75 V	1.7 V	EconoPACK™ 2	122 mm	62 mm
	IFF300B17N2E4P_B11	1700 V	IGBT4 - E4	300 A	1.95 V	1.8 V	EconoPACK™ 2	107.5 mm	45 m
