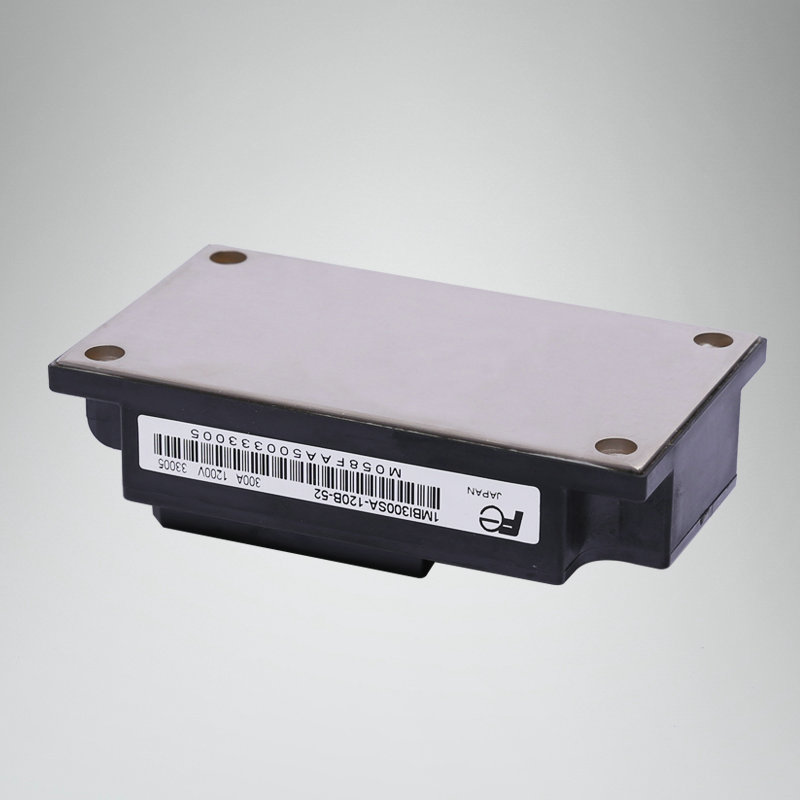

富士 IGBT模块
1-Pack是具有1个元件的产品,适用于大容量的电力转换器。 标准封装分为采用氧化铝的绝缘基板DCB和采用氮化铝的绝缘基板DCB两种。 电力铁路、电力用功率半导体要求具有很高的可靠性,大功率模块能够满足这一需求。 具备较高的耐热循环性和功率循环性,确保跟踪性能CTI>600。
1-Pack 1200V级
Package | Ic | 1200V | |
V series | |||
Aluminium oxide DCB | Aluminium nitride DCB | ||
M153 | 400A | 1MBI400V-120-50 | 1MBI400VF-120-50 |
600A | 1MBI600V-120-50 | 1MBI600VF-120-50 | |
900A | 1MBI900V-120-50 |
大功率模块 1200V、1700V、3300V级
Package | Ic | 1200V | 1700V | 3300V | |
V series | V series | U Series | |||
Cu-baseplate | Cu-baseplate | AISiC-baseplate | AISiC-baseplate | ||
M155 | 800A | 1MBI800UG-330 | |||
1000A | 1MBI1000UG-330 | ||||
M151,M155 | 1200A | 1MBI1200VC-120P | 1MBI1200VC-170E | 1MBI1200VR-170E | |
1600A | 1MBI1600VC-120P | 1MBI1600VC-170E | 1MBI1600VR-170E | ||
2400A | 1MBI2400VC-120P | 1MBI2400VC-170E | 1MBI2400VR-170E | ||
M156 | 1200A | 1MBI1200UE-330 | |||
1500A | 1MBI1500UE-330 | ||||
M152,M156 | 2400A | 1MBI2400VD-120P | 1MBI2400VD-170E | 1MBI2400VS-170E | |
3600A | 1MBI3600VD-120P | 1MBI3600VD-170E | 1MBI3600VS-170E | ||
